Cửa chì phòng X-quang: Yêu cầu kỹ thuật và an toàn

Trong bối cảnh thiết kế và vận hành các phòng chụp X-quang, việc đảm bảo an toàn bức xạ là không thể thiếu đặc biệt là ở giải pháp cửa chì phòng X quang, đóng vai trò như hàng rào đầu tiên ngăn tia X vượt ra ngoài khu vực chụp. Từ việc lựa chọn vật liệu phù hợp tới quy cách lắp đặt theo tiêu chuẩn kỹ thuật, một chiếc cửa chì đúng quy cách không chỉ bảo vệ sức khỏe nhân viên và bệnh nhân mà còn giúp cơ sở y tế đáp ứng các yêu cầu về an toàn phóng xạ. Bài viết này VCR sẽ giúp bạn hiểu rõ về cấu tạo, tiêu chuẩn và những lưu ý quan trọng khi lựa chọn và lắp đặt cửa chì phòng X quang.

1. Cửa chì phòng X-quang là gì?

Cửa chì là loại cửa chuyên dụng được thiết kế để ngăn chặn bức xạ ion hóa, đặc biệt là tia X - một loại tia có khả năng xuyên qua mô người và vật liệu mỏng. Trong các phòng chụp X-quang tại bệnh viện, phòng khám hoặc trung tâm chẩn đoán hình ảnh, cửa chì là thiết bị bắt buộc nhằm:

• Chắn tia hiệu quả để bảo vệ nhân sự và cộng đồng khỏi ảnh hưởng của phóng xạ.
• Đảm bảo độ kín, không cho tia X phát tán ra bên ngoài không gian kiểm soát.
• Tuân thủ quy định pháp luật về an toàn bức xạ và tiêu chuẩn thiết kế phòng X-quang.

2. Vì sao phòng X-quang bắt buộc phải có cửa chì?

Việc lắp đặt cửa chì không phải lựa chọn, mà là quy định bắt buộc theo các tiêu chuẩn an toàn bức xạ quốc tế và trong nước (như QCVN 5:2010/BKHCN). Dưới đây là những lý do chính:

1. Bảo vệ nhân sự và cộng đồng khỏi phơi nhiễm tia X

• Tia X là loại bức xạ ion hóa có thể gây tổn thương DNA, tế bào nếu phơi nhiễm lâu dài.
• Cửa chì giúp hạn chế triệt để khả năng tia X "rò rỉ" ra khu vực ngoài phòng.

2. Tuân thủ quy chuẩn an toàn bức xạ

• Phòng X-quang là loại công trình bắt buộc phải kiểm định an toàn trước khi đưa vào sử dụng.
• Cửa chì phải đạt yêu cầu chắn tia theo độ dày quy định (tùy công suất máy chụp).

3. Hạn chế rò rỉ - tránh sai số trong chẩn đoán

• Nếu tia X rò rỉ, không chỉ ảnh hưởng sức khỏe mà còn gây nhiễu hình ảnh, ảnh hưởng kết quả chẩn đoán.

4. Cửa chì là một phần của hệ thống chắn tia hoàn chỉnh

• Ngoài tường, kính, sàn… thì cửa chính là nơi dễ bị bỏ qua nhất nếu không thiết kế đúng chuẩn.
• Đây cũng là điểm dễ rò rỉ tia nhất nếu thiếu lớp chì hoặc lắp sai kỹ thuật.

Xem thêm: Đơn vị cung cấp Cửa phòng sạch đạt chuẩn GMP theo ISO 14644

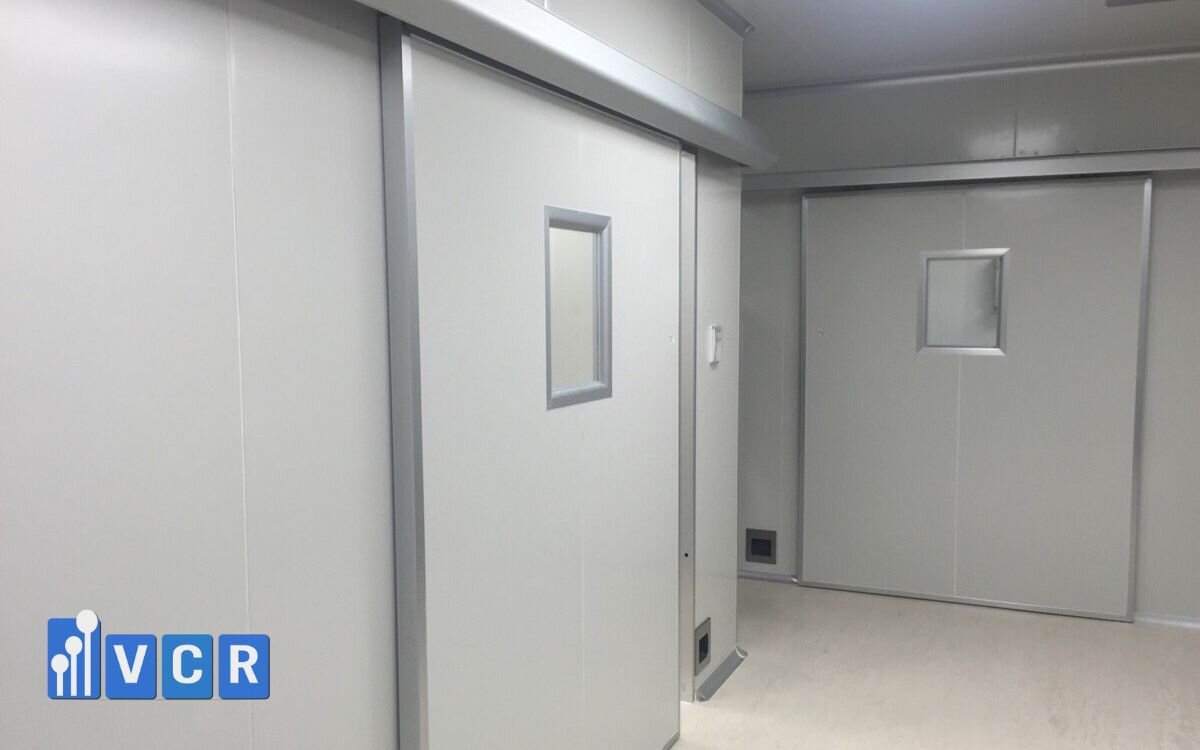

3. Yêu cầu kỹ thuật đối với cửa chì phòng X-quang

Cửa chì không chỉ cần “có lớp chì”, mà phải đảm bảo đầy đủ các yếu tố kỹ thuật để ngăn chặn tia X hiệu quả, bền vững theo thời gian và phù hợp với công suất phát tia của máy X-quang.

Dưới đây là bảng tổng hợp các yêu cầu kỹ thuật cơ bản, thường áp dụng trong các công trình phòng X-quang đạt chuẩn:

Những điểm kỹ thuật cần lưu ý

Lớp chì phải đồng nhất

• Không chắp vá, không thủng rỗ, không bị oxi hóa trong quá trình lắp đặt.
• Chì thường ép nguyên tấm trong lõi cửa để đảm bảo độ chắn tia đồng đều.

Khung bao cửa phải “liền khối” với tường chắn tia

• Nếu tường dùng tấm chì 2mm, cửa cũng phải đồng mức hoặc cao hơn.
• Lỗi phổ biến: chọn cửa có chì mỏng hơn tường → gây điểm rò rỉ nguy hiểm.

Cơ chế đóng mở nhẹ - chắc chắn

• Dù cửa nặng (do lớp chì), vẫn cần cơ cấu bản lề hoặc ray trượt đảm bảo vận hành nhẹ nhàng.
• Đối với phòng khám sử dụng nhiều lượt/ngày, nên chọn cửa trượt tự động.

Có thể tích hợp thiết bị phụ trợ

• Khóa từ, đèn báo chụp X-quang, cảm biến hiện diện, interlock giữa nhiều phòng…

Xem thêm: Cửa phòng sạch chống tĩnh điện có cần thiết cho nhà máy thực phẩm không?

4. Những điểm kiểm tra khi nghiệm thu cửa chì phòng X-quang

Việc nghiệm thu cửa chì là bước bắt buộc trước khi đưa phòng X-quang vào vận hành. Quá trình này không chỉ xác nhận chức năng chắn tia, mà còn đảm bảo tính an toàn lâu dài cho nhân sự và thiết bị trong môi trường y tế.

Dưới đây là các hạng mục cần kiểm tra, thường được cơ quan kiểm định bức xạ hoặc tổ chức giám sát thi công yêu cầu:

1. Kiểm tra lớp chì - độ dày và độ nguyên vẹn

• Dụng cụ: máy đo bức xạ hoặc kiểm tra vật lý tại thời điểm lắp đặt.
• Mục tiêu: xác nhận độ dày lớp chì đúng theo hồ sơ thiết kế (ví dụ: 1.5 mm, 2 mm…).
• Yêu cầu kỹ thuật:
• Chì phải là nguyên tấm, không bị chắp vá, gãy nứt hoặc thủng.
• Bề mặt chì không được oxy hóa hoặc biến chất trong quá trình thi công.

2. Đo rò rỉ tia X bằng thiết bị chuyên dụng

• Thời điểm thực hiện: trước vận hành và định kỳ 6-12 tháng/lần (tùy quy định).
• Thiết bị đo: máy dò phóng xạ cầm tay hoặc buồng ion hóa.
• Vị trí đo:
• Khu vực viền khung cửa.
• Các bản lề, điểm tiếp giáp giữa cửa và tường.
• Các điểm có lỗ kỹ thuật xuyên qua (nếu có).
• Kết quả đạt: mức rò rỉ < 1 mSv/năm (theo QCVN 5:2010/BKHCN).

3. Kiểm tra độ kín - độ bền cơ học - vận hành cửa

• Độ kín khít:
• Cửa phải đóng khít hoàn toàn, không lọt sáng (kiểm tra bằng đèn chiếu).
• Có ron cao su chuyên dụng để ngăn bụi, khí và tia rò.
• Độ bền cơ học:
• Cửa không bị cong vênh, sệ bản lề sau khi đóng/mở nhiều lần.
• Các điểm neo khung cố định chắc chắn với tường chắn tia.
• Vận hành nhẹ nhàng:
• Cửa trượt phải di chuyển êm, không kẹt ray.
• Cửa mở phải có lực đóng vừa đủ, không gây nguy hiểm khi sử dụng.

4. Kiểm tra sự đồng bộ với hệ thống chắn tia

• Mục tiêu: đảm bảo lớp chắn tia của cửa liền mạch với tường và các cấu trúc khác.
• Lưu ý:
• Độ dày chì của cửa không được thấp hơn tường.
• Tường chì, cửa chì và kính chắn tia (nếu có) cần đồng bộ về tiêu chuẩn chắn tia.
• Các khe hở kỹ thuật xung quanh phải được xử lý bằng vật liệu chắn tia tương đương.

Gợi ý quy trình nghiệm thu chuẩn:

1. So sánh hồ sơ thiết kế - bản vẽ kỹ thuật với sản phẩm thực tế.
2. Tiến hành đo rò rỉ tia theo hướng dẫn.
3. Lập biên bản nghiệm thu có chữ ký nhà thầu - giám sát - đại diện đơn vị kiểm định.

Xem thêm: 10 điều cần lưu ý khi sử dụng cửa tự động phòng sạch

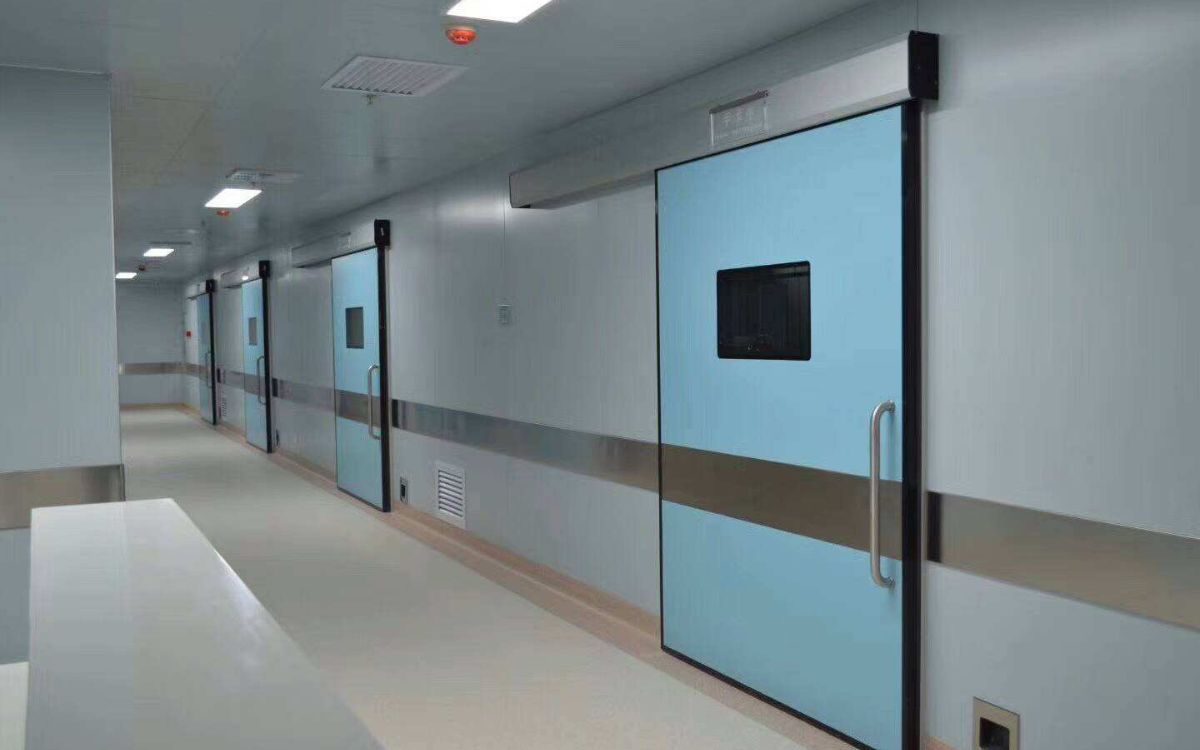

5. Ứng dụng thực tế - Cửa chì dùng ở đâu?

Cửa chì là thiết bị bắt buộc trong các không gian y tế có sử dụng thiết bị phát tia ion hóa như tia X, tia gamma hoặc trường điện từ mạnh. Tuy nhiên, tùy vào công suất máy và mục đích chẩn đoán, loại cửa và yêu cầu kỹ thuật có thể khác nhau.

Dưới đây là những khu vực ứng dụng phổ biến của cửa chì trong thực tế:

1. Phòng chụp X-quang kỹ thuật số (DR/CR)

• Loại cửa thường dùng: cửa mở bản lề 1 cánh, tích hợp lớp chì 1.5-2.0 mm.
• Yêu cầu:
• Đóng/mở thủ công hoặc kết hợp cảm biến cửa từ.
• Có đèn báo “Đang chụp” và bảng cảnh báo bức xạ.

2. Phòng CT-Scanner (Chụp cắt lớp vi tính)

• Loại cửa: cửa trượt tự động với chì ≥ 2 mm.
• Yêu cầu:
• Diện tích phòng lớn, lưu lượng người ra vào cao.
• Hệ thống liên động với bảng điều khiển máy chụp để ngăn mở cửa khi đang phát tia.
• Cửa thường tích hợp bộ cảm biến hiện diện để đóng mở không tiếp xúc.

3. Phòng chụp răng - X-quang nha khoa

• Loại cửa: bản lề nhẹ, lớp chì 1-1.5 mm.
• Đặc thù:
• Diện tích phòng nhỏ, thời gian chụp ngắn.
• Có thể dùng cửa chì đơn giản, nhưng vẫn phải đạt chuẩn chắn tia.

4. Một số phòng MRI - tích hợp chắn tia và chống nhiễu EMI

• Mặc dù MRI không phát tia ion hóa, nhưng:
• Một số hệ thống MRI có tích hợp X-quang định vị hoặc hệ thống hybrid (MRI + PET/CT).
• Cửa chì lúc này cần thêm lớp chống nhiễu từ trường (EMI/RF Shielding).
• Loại cửa: trượt tự động, bề mặt inox/mạ đồng chống nhiễu.

5. Cửa chì tích hợp tính năng mở rộng

Ngày nay, cửa chì không chỉ dừng lại ở chức năng chắn tia - nhiều nhà máy, bệnh viện đầu tư cửa đa năng nhằm tối ưu vận hành và tăng độ an toàn:

Xem thêm: Cửa Inox phòng sạch - Đặc tính & Phương pháp lắp đặt

6. Lưu ý khi lựa chọn cửa chì cho cơ sở y tế

Việc đầu tư cửa chì không chỉ là yêu cầu pháp lý - mà còn là quyết định ảnh hưởng đến sự an toàn lâu dài của cả hệ thống phòng X-quang. Để tránh những sai sót trong quá trình lắp đặt và kiểm định, dưới đây là những điểm quan trọng cần xem xét khi chọn cửa chì cho bệnh viện, phòng khám hoặc trung tâm chẩn đoán hình ảnh:

1. Chọn đơn vị cung cấp có chứng nhận kiểm định bức xạ

• Vì sao quan trọng?
  Cửa chì không đạt chuẩn sẽ bị từ chối kiểm định - kéo theo chi phí sửa đổi, chậm tiến độ.
• Cần yêu cầu:
• Chứng nhận kiểm định bức xạ (do tổ chức được Bộ Khoa học và Công nghệ cấp phép).
• Hồ sơ cấu tạo vật liệu, độ dày chì cụ thể theo công suất máy X-quang.

2. Cân nhắc vị trí - chọn loại cửa phù hợp

Lưu ý: Lắp sai loại cửa → dễ bị rò rỉ tia hoặc gây vướng trong vận hành.

3. Ưu tiên đơn vị có năng lực tư vấn - thi công đồng bộ

• Lý do: Không chỉ bán cửa, nhà cung cấp nên am hiểu:
• Thiết kế phòng chụp X-quang đạt chuẩn QCVN.
• Đồng bộ lớp chì giữa cửa - tường - kính chắn tia.
• Kết nối với thiết bị cảnh báo, interlock, bảng điều khiển trung tâm.
• Lợi ích:
• Tiết kiệm thời gian làm hồ sơ kiểm định.
• Hạn chế rủi ro phát sinh trong vận hành.

4. Đừng chọn cửa chì chỉ theo giá rẻ

• Hậu quả thường gặp:
• Lớp chì không đủ dày → kiểm định không đạt.
• Bản lề cong vênh sau vài tháng sử dụng.
• Cửa không kín khít → rò rỉ tia - tiềm ẩn nguy cơ sức khỏe.
• Gợi ý:
  Hãy so sánh dựa trên chứng chỉ - cấu tạo - bảo hành - năng lực tư vấn, thay vì chỉ nhìn đơn giá vật tư.

7. Câu hỏi thường gặp về cửa chì phòng X-quang

1. Cửa chì phòng X-quang có bắt buộc phải lắp không?

Có. Theo quy định tại QCVN 5:2010/BKHCN, tất cả các phòng X-quang đều bắt buộc phải lắp đặt cửa chắn tia đúng chuẩn để đảm bảo an toàn cho nhân viên y tế, bệnh nhân và khu vực lân cận.

2. Cửa chì nên dày bao nhiêu là đạt chuẩn?

Tùy vào loại máy và công suất phát tia, lớp chì trong cửa thường có độ dày từ 1.5 mm đến 3 mm. Đối với các phòng chụp X-quang thông thường, độ dày phổ biến nhất là 1.5-2.0 mm.

3. Nên dùng cửa trượt hay cửa bản lề?

• Cửa bản lề phù hợp với phòng nhỏ, lưu lượng thấp, chi phí thấp hơn.
• Cửa trượt tự động phù hợp với phòng lớn, lưu lượng người ra vào cao, cần tích hợp cảm biến và tính năng tự động hóa.

4. Cửa chì có cần kiểm định hay không?

Có. Cửa chì là một phần trong hệ thống chắn tia toàn diện và phải được kiểm định bức xạ cùng với phòng trước khi đưa vào sử dụng chính thức.
