Chênh áp qua ô cửa suy giảm nhanh

Khi cửa đóng, gioăng và hệ bao che giới hạn lưu lượng rò, hỗ trợ hệ thống HVAC duy trì chênh áp giữa hai phòng. Mở cửa làm tiết diện thông khí tăng mạnh, khiến áp suất hai phía có xu hướng cân bằng nhanh chóng.

Mức suy giảm phụ thuộc lưu lượng cấp – hồi – thải, thể tích phòng và trạng thái các khu vực liền kề. Chênh áp thiết kế ở trạng thái đóng chưa phản ánh khả năng ngăn trao đổi không khí khi ô cửa đang thông.

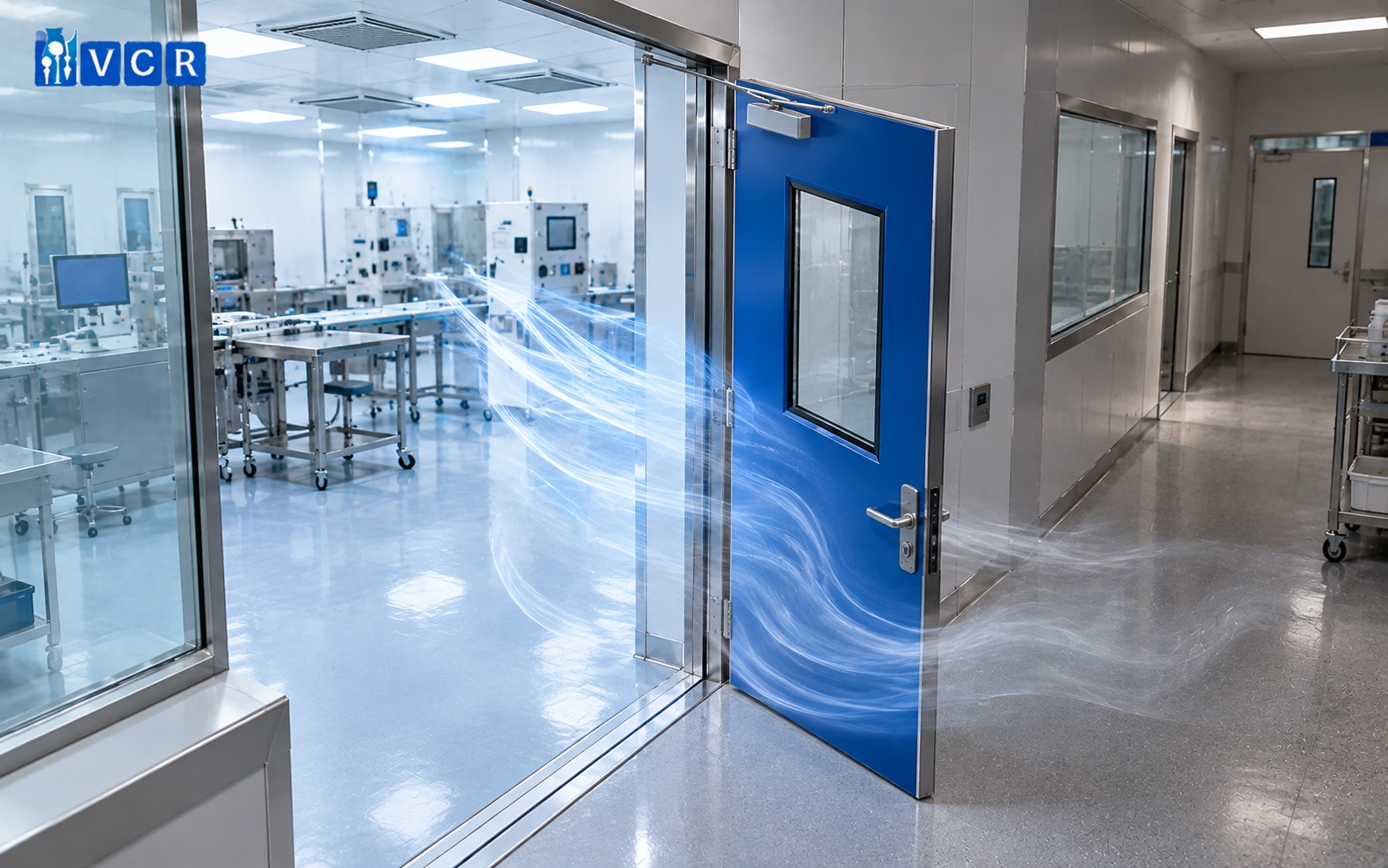

Khí vẫn chuyển động và có thể trộn ngược

Chênh áp suy giảm không đồng nghĩa dòng khí dừng lại. Chênh lệch giữa khí cấp và khí hồi/thải vẫn có thể tạo luồng từ vùng áp cao sang vùng áp thấp. Với phòng giữ tác nhân nguy hại, hướng khí có thể được thiết kế vào trong.

Chuyển động cánh cửa, người và xe đẩy đẩy hoặc cuốn theo không khí, tạo xoáy tại ô mở. Hạt từ phía kém sạch có thể xâm nhập cục bộ ngay cả khi dòng khí trung bình hướng ra ngoài. Hiệu quả bảo vệ được đánh giá theo trao đổi khí trong trạng thái động, thay vì chỉ dựa trên áp suất tĩnh.

Một cửa mở tác động đến những đoạn nào?

Trong chuỗi phòng sản xuất – airlock – hành lang, mỗi cặp phòng có một chênh áp thiết kế. Khi cửa phòng sản xuất mở vào airlock, chênh áp trên đoạn này giảm; cửa airlock phía hành lang nếu vẫn đóng tiếp tục tạo ranh giới.

Áp suất trong airlock có thể biến đổi, kéo theo chênh áp ở các đoạn liền kề. Mức thay đổi phụ thuộc thể tích, độ kín và cân bằng lưu lượng. Nếu hai cửa airlock mở đồng thời, đường thông trực tiếp hình thành giữa các khu vực, làm suy yếu chức năng phân tách.

Điều khiển HVAC trong trạng thái chuyển tiếp

Bộ điều khiển sử dụng cảm biến áp suất vi sai để điều chỉnh khí cấp, hồi hoặc thải. Sụt áp đột ngột khi cửa mở có thể khiến bộ điều khiển bù quá mức, gây dao động khi cửa đóng lại.

Tùy thiết kế, tín hiệu trạng thái cửa được đưa vào logic điều khiển để hạn chế phản ứng quá nhanh hoặc xử lý cảnh báo phù hợp. Mục tiêu là giữ cân bằng khí ổn định và khôi phục chênh áp thiết lập sau khi cửa đóng kín.

Airlock và Interlock giảm nguy cơ nhiễm chéo

Airlock tạo vùng đệm giữa hai khu vực. Interlock kiểm soát trình tự mở, hạn chế việc hai cửa cùng mở. Một số hệ thống sử dụng thời gian trễ để áp suất hoặc điều kiện sạch trong airlock phục hồi trước lượt mở tiếp theo.

Giá trị trễ được xác định theo thiết kế và thử nghiệm, thay vì áp dụng một thời gian cố định. Tay co tự đóng và cảnh báo cửa mở lâu giúp giảm thời gian thông khí trực tiếp, đồng thời bảo đảm yêu cầu an toàn thoát nạn.

Phục hồi áp suất khác phục hồi độ sạch

Sau khi cửa đóng, đường rò trở về trạng thái thiết kế và áp suất bắt đầu phục hồi. Thời gian đáp ứng phụ thuộc lưu lượng, độ kín phòng, điều khiển HVAC và trạng thái các cửa khác.

Đánh giá có thể ghi đồ thị chênh áp theo thời gian, tín hiệu đóng mở cửa và quan sát dòng khí bằng smoke visualization. Với công đoạn nhạy nhiễm bẩn, phép đo hạt đánh giá riêng quá trình phục hồi độ sạch. Chênh áp trở lại giá trị đặt chưa tự xác nhận nồng độ hạt đã đạt yêu cầu.

Giải pháp cửa phòng sạch tại Vietnam Cleanroom

Tại Vietnam Cleanroom, chúng tôi cung cấp cửa thép và cửa panel phòng sạch, với tùy chọn gioăng làm kín, tay co thủy lực, Automatic Drop Seal theo cấu hình. Hệ thống khóa liên động Interlock hỗ trợ kiểm soát trình tự đóng mở tại airlock.

Chúng tôi tư vấn lựa chọn bộ cửa và phụ kiện dựa trên vị trí phân khu, tần suất đi lại và yêu cầu phối hợp với hệ thống kiểm soát chênh áp của công trình.

Câu hỏi thường gặp (FAQs)

1. Mở một cửa có làm mất toàn bộ pressure cascade?

Chênh áp tại cửa mở giảm nhanh; các đoạn khác phụ thuộc ranh giới còn lại và HVAC.

2. Chênh áp gần bằng không nghĩa là khí ngừng chảy?

Dòng khí vẫn tồn tại do cân bằng lưu lượng và nhiễu động.

3. Áp dương có ngăn hoàn toàn hạt đi ngược?

Chuyển động người và cánh cửa có thể gây trộn khí cục bộ.

4. Interlock có trực tiếp duy trì chênh áp?

Interlock kiểm soát trình tự mở cửa, không trực tiếp tạo ra chênh áp.

5. Đóng cửa xong có thể vận hành ngay?

Phụ thuộc tiêu chí phục hồi áp suất và độ sạch của công đoạn.
